Эмулятор дисковода с двумя SIMM-30

[da-nie]

Вынесу-ка я эту конструкцию в отдельную тему, так как уже вот этот эмулятор можно эффективно эксплуатировать и дорабатывать его ПО на любой вкус и цвет.

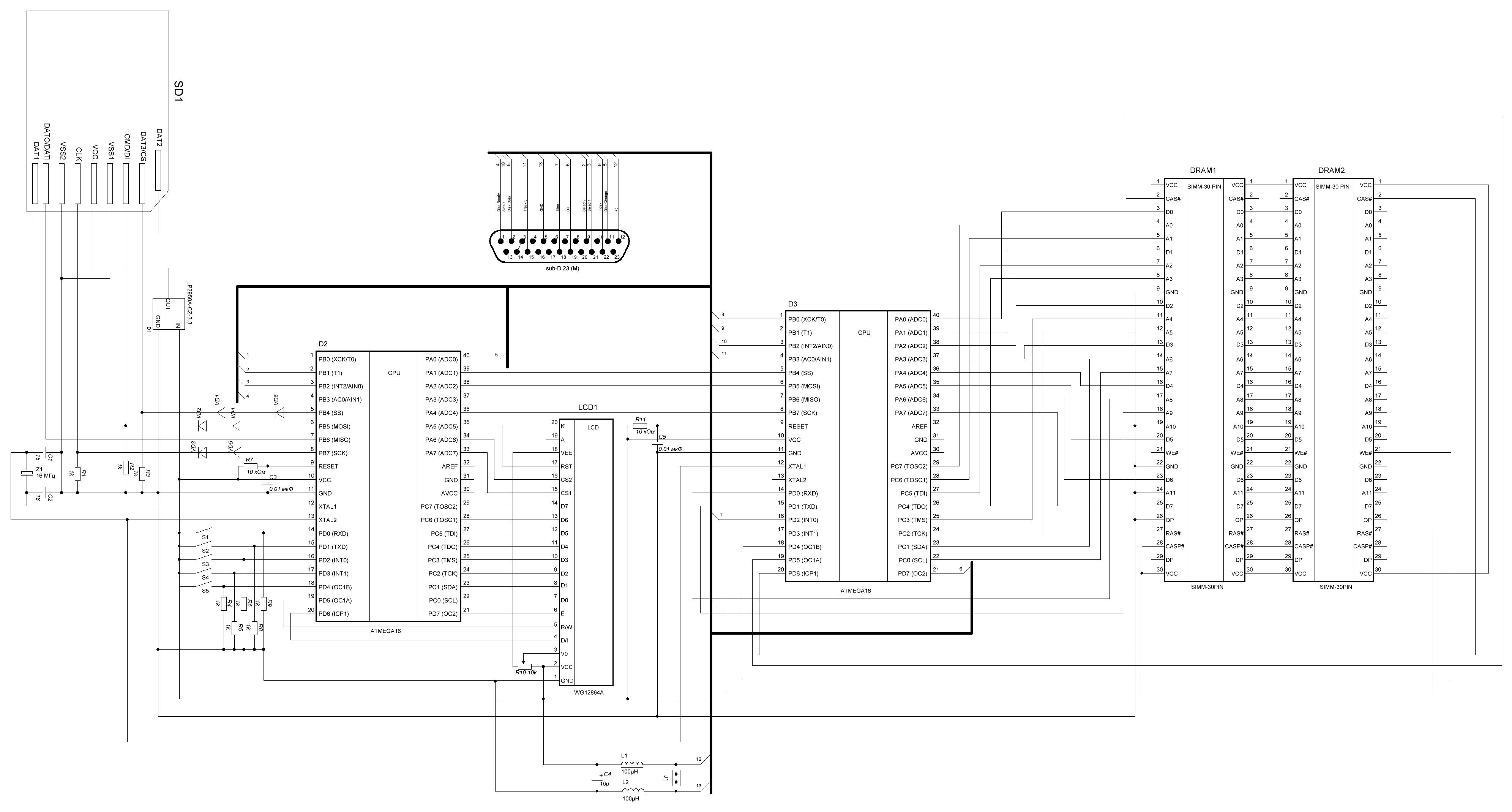

Вот схема:

Схема


А вот печатная плата:

с simm30 для amiga.rar

Печатная плата в Layout-4

(44.04 KiB) Скачиваний: 666

Печатка односторонняя, второй слой можно сделать перемычками. Но можно и двустороннюю сделать. Дроссели я брал с компьютерных блоков питания - сколько там миллигенри не знаю. Можно практически любые поставить - они тут скорее для красоты.
На печати есть место для подключения подсветки ЖК-дисплея и резистора в 10-30 Ом для неё. На схеме эта часть не изображена. Коннектор J1 необязателен (это для питания от molex-разъёма дисковода IBM-PC)

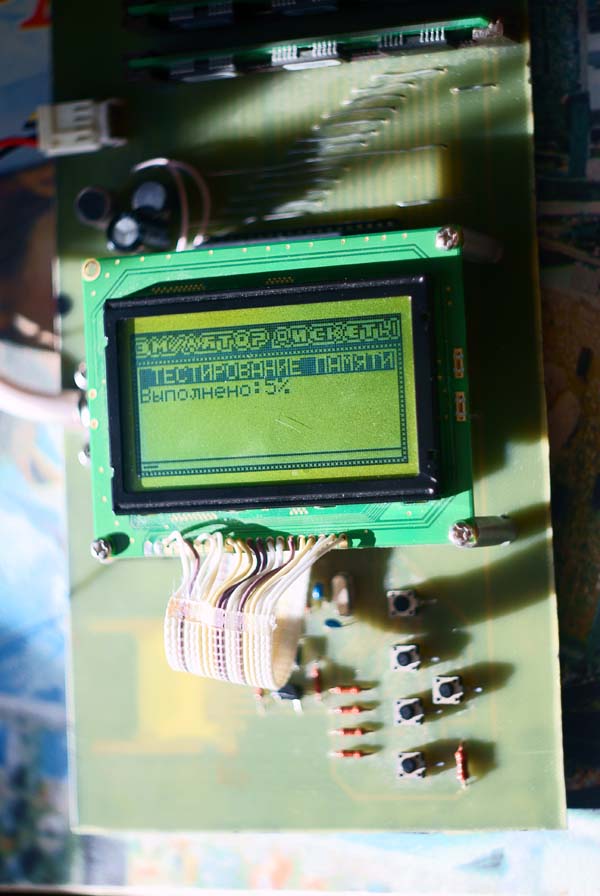

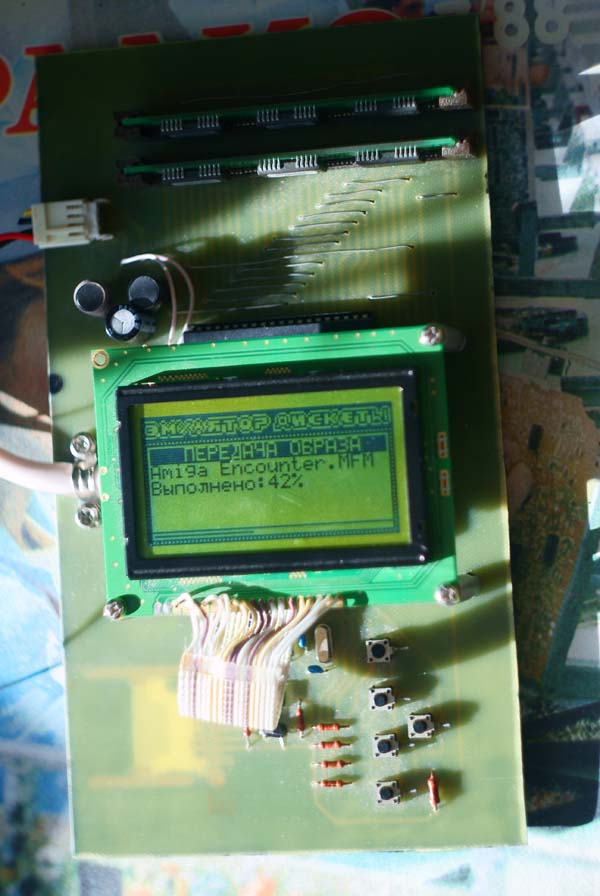

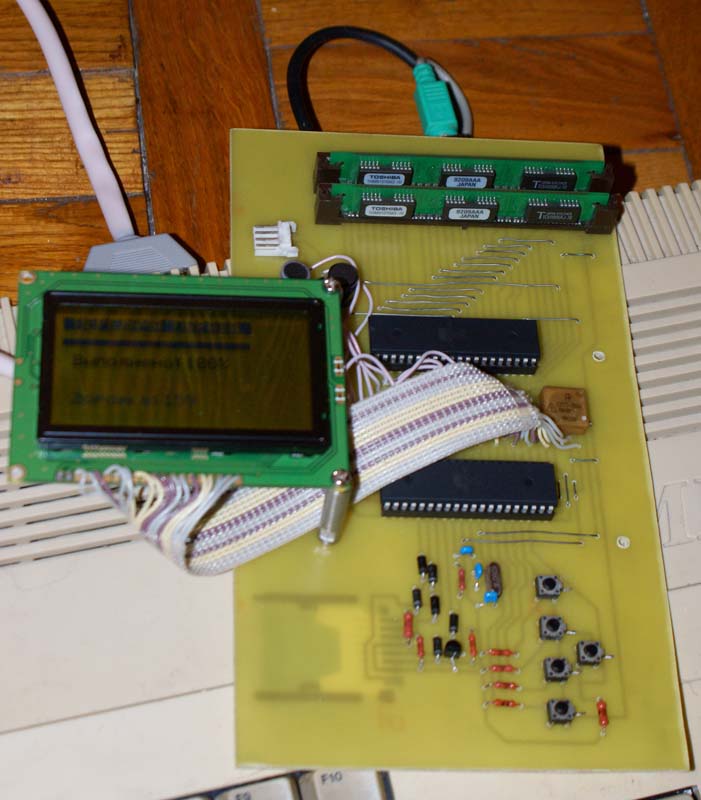

Внешний вид собранной конструкции вот какой:



Используются два модуля SIMM-30 по 1 МБ (можно и больше, но задействован будет только 1 МБ! Каждый модуль - это одна сторона дискеты). Желательно с ТРЕМЯ микросхемами (они почему-то лучше работают. Более старые (с 9-ю микросхемами) у меня не все запустились. Может битые, а может надо ещё чаще их регенерировать.)

Используются два микроконтроллера Atmega-16. Первый программируйте на внешний кварц на 16 МГц с обязательным фьюзом CKOPT (увеличенная амплитуда сигнала на входе XTAL), а вот второй на ВНЕШНЮЮ синхронизацию. Учтите, если у вас в программаторе внешнего тактирования микросхемы нет, то вторая Atmega-16 после этого будет для вас непрограммируемой. Решение простое - подключить к ней любой генератор. Обязательно отключите JTAG в настройках фьюзов для атмег.

[da-nie]

По мере разработки прошивок, надеюсь, я их тут буду обновлять (если здоровье позволит и лень не победит). Обозначения следующие: MK1 - микроконтроллер у дисплея, MK2- микроконтроллер у памяти. Все прошивки с исходниками. Если кто их дорабатывать будет - буду очень рад.

------------------------------------------------------------------------------------------------------------------------------------------------------
1.1) На 16.03.2013 это штатная версия прошивки. Работает с FAT16 без директорий. Работает с длинными именами файлов (до 20 символов - больше всё равно экран не позволяет). Потребляет файлы, созданные нижеприведённой программой (это конвертер из adf в чистый mfm).

DRAMAmigaFloppyEmulator.rar

Прошивка версии 1.1

(195.57 KiB) Скачиваний: 648

ADF2MFMConverter.rar

Конвертер adf в mfm

(23.27 KiB) Скачиваний: 682

------------------------------------------------------------------------------------------------------------------------------------------------------
1.2) На 15.06.2014 прошивка работает с директориями.

Firmware 1.2.rar

(211.21 KiB) Скачиваний: 636

------------------------------------------------------------------------------------------------------------------------------------------------------

[da-nie]

Обновил прошивку до 0.02. Теперь прошивка работает с FAT16.

[da-nie]

Обновил прошивку до 0.03. Теперь поддерживаются длинные имена файлов (до 20 символов - больше всё равно экран не позволит увидеть).

А не знает ли кто, чем можно флешку MicroSD 2ГБ отформатировать в FAT16? Стандартными средствами Windows при указании в параметрах форматирования FAT всё равно получается FAT32 . В инете в основном вирусные программы предлагают, либо нерабочие способы...

[easy_john]

там наверно флешка чуть больше 2гб, вот ее принудительно в 32фат и форматит. попробуй сделать раздел 1.9гб?

[da-nie]

Я бы сделал, но не даёт так сделать. Либо всю, либо никак.

[easy_john]

Я бы сделал, но не даёт так сделать. :) Либо всю, либо никак. :)

винда - безусловно не дас. надо сторонними средствами.

[RomanF2B]

Разделы на флешке можно из Ubuntu Live CD в ее дисковой утилите сделать,FAT16 там скорее всего нет,но раздел сделать точно получится.

Сторонние дос утилиты,что-то типа Acronis могут и не увидеть флешку/ридер - зависит от возможностей материнской платы ПЦ.

[Pefa]

mkfs.vfat -F16 в любом линуксе (если, конечно, пакет dosfstools стоит).

[da-nie]

винда - безусловно не дас. надо сторонними средствами.

Вот я их и искал. Пока не нашёл.

в любом линуксе

Нет у меня линукса уже лет 5. У меня только QNX 6.3 есть...


Хм. Взял флэшку на 1 Гб. Форматнул в FAT. Акронис говорит, что на флэшке FAT16! Но моя программа эмулятора считывает в нулевом секторе нули! Как это так? По документации на FAT от MS там должны быть Boot и BPB. Форматирую в FAT32 - считывает всё верно. Но при FAT16 нули... Что за ерунда... Считал часть флэшки посекторно на компьютер. Начальные сектора вообще не похожи на FAT... Мда...

[da-nie]

Всё, исправил. Оказывается, нулевой сектор надо искать на флэшке в пределах 32 МБ. Сделал цикл поиска по сигнатуре конца 0xaa55 и начала (235 или 233). Прошивка обновлена.

[da-nie]

А вот видео, как работает этот эмулятор дисковода: http://www.youtube.com/watch?v=rgatUnn2 ... e=youtu.be

На этот раз на ютубе.

[da-nie]

Обновлена прошивка до версии 1.05. Ускорена работа с каталогом файлов FAT.

[da-nie]

Обновлена прошивка до версии 1.1. Довольно существенно изменилось оформление интерфейса и код обмена между контроллерами по SPI.

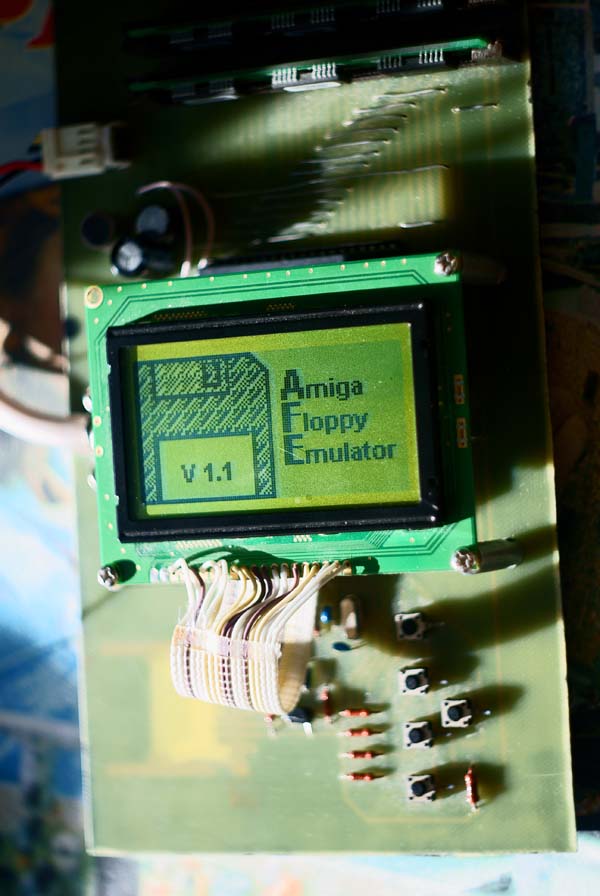

Выглядит теперь это вот так:




P.S. Vinny предложил мне написать статью для Dogma про эту игрушку (и куда-то пропал сам Vinny). Но я пока ещё не понимаю тип статьи. Если цель описать работу конструкции и помочь её собрать, то это одно. А если цель просто "ля-ля-ля вот такая штука есть" и всё, то совсем другое. В первом случае нужно приводить схему с объяснениями работы, программу с описанием, механизм работы дисковода и расшифровку adf-файлов с MFM-кодированием, давать разводку платы. Ну и конечно, (журнал вроде бы электронный?) давать прошивки с исходниками и файл печатки в приложении. Это я могу относительно легко сделать. А вот втором случае вообще ничего не надо, кроме фото и текста, что вот есть такая штука, работает так-то. Может, кто мне расскажет, какого рода статья будет интересна? (Да, я скачал экземплярчик Dogma и посмотрел. Там явно виден уклон на внешнюю описательную часть, но вряд ли эмулятор в таком виде будет интересен читателям. А ваше мнение какое?)

[razer]

конечно надо первый вариант статьи,с подробным описанием,схемой и прошивкой.
поясню почему,если вдруг кто-то возгорит желанием спаять девайс,а у автора уже ничего не допросишься?
допустим резко поменялись интересы,бытовые проблемы и прочее.пример - lvd, спрашивал насчет расширения памяти для а600,
ответил только, что есть пару плат неработающих и всё,молчок.Так что прошу сохранить собственный труд и написать расширенную версию статьи.
